T-229LC-L技术规格书

1  产品概述

T-229LC-L是为车联网应用而设计的4G T-BOX，可实时监控位置信息，检测驾驶行为，具有双向通话功能和远程控制功能，通过丰富的接口还可扩展其他外设。

2  产品特性

◆  车规级设计，稳定、可靠

◆  多种数据采集和分析，包括位置、里程和驾驶行为数据

◆  全网通4G

◆  宽电压输入，支持乘用车和商用车

◆  丰富的I/O接口

◆  支持AES和RSA加密算法

3  产品功能

3.1  OBD数据采集及上报

支持2路CAN数据实时采集，支持ISO 15765-4和SAE J1939协议。

3.2  车辆位置信息上报

包括经度、纬度、速度、高度、方向、定位星数等。

3.3  驾驶行为分析

实时检测急加速、急减速、急变道、急转弯、碰撞、疲劳驾驶等不良驾驶行为。

3.4  警情信息上传

实时上传点火/熄火、超速、碰撞、低电压、紧急报警（SOS）、拖吊、震动、上电、

断电、疲劳驾驶等警情信息。

3.5  盲区存储/补报

当通信网络异常或处于通信盲区时，自动存储业务数据，当通信网络正常时再补传到平台。

3.6  远程控制

支持CAN总线远程控制车辆，支持远程硬线控制断油断电。

3.7  B-Call/E-Call

支持双向通话，B-Call/E-Call按键接入。

3.8  外设扩展

预留一路RS-232和RS-485接口，可扩展摄像头、温度传感器、RFID读卡器等外设。

3.9  数据安全

终端与平台的数据交互加密传输，支持AES和RSA加密算法。

3.10  参数读取和设置

支持通过平台远程读取和设置终端参数。

3.11  远程升级

支持FTP方式下载固件升级。

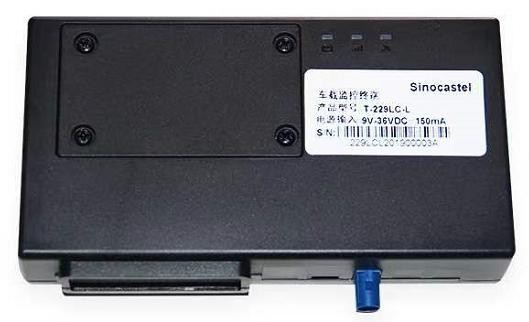

4  产品外观

5  技术规格

5.1  接口定义

5.1.1      I/O接口

接口类型

2x20P连接器

TE 1318384-2

引脚

功能定义

引脚

功能定义

1

CAN1H (橙色)

21

CAN1L（绿色）

2

CAN2H（黄色）

22

CAN2L（棕色）

3

RS232-5V（红色）

23

GND（黑色）

4

RS232-TX（红/白色）

24

RS232-RX（红/绿色）

5

DIN1（蓝/灰色）

25

DIN2（蓝/黑色）

6

DIN3（蓝/黄色）

26

GND（黑色）

7

DOUT1（白/黑色）

27

DOUT2（白/粉色）

8

DOUT3（白/灰色）

28

DOUT4（白/蓝色）

9

RS485-（红/橙色）

29

GND（黑色）

10

RS485+（红/黄色）

30

RS485-（红/黑色）

11

AIN1（棕/白色）

31

AIN2（棕/黄色）

12

AIN3（棕/红色）

32

GND（黑色）

13

MIC-P（黑/黄色）

33

MIC-N（黑色）

14

SPKP（橙/白色）

34

SPKN（白色）

15

NC（黄/白色）

35

NC（黄/白色）

16

NC（黄/白色）

36

NC（黄/白色）

17

SOS（紫色）

37

GND（黑色）

18

RELAY （黄色）

38

1- Wire（红/灰色）

19

ACC-IN（白色）

39

CHARGE-IN（红/紫色）

20

GND-EARTH（黑色）

40

VIN（白色）

5.1.2     USB接口

接口类型

引脚

功能定义

Micro-USB

1

+5V（USB_5V_OUT）

2

USB_DM

3

USB_DP

4

5

GND

5.1.3     GNSS天线接口

接口类型

FAKRA C code母头

5.2  工作状态指示

5.2.1     指示灯

指示类型

颜色

工作状态

备注

电源/OBD

红色

闪烁（亮0.5s，灭0.5s）：未进入汽车系统

频闪：平台下发控制指令

常亮：成功进入汽车系统

熄灭：休眠状态

断电时为闪烁状态

LTE

蓝色

快闪（亮0.5s，灭0.5s）：未检测到SIM卡或未注册网络

慢闪（亮0.5s，灭2.5s）：已注册网络

常亮：成功登录服务平台

熄灭：GSM关闭

GPS

绿色

闪烁（亮1s，灭1s）：GPS信号良好

常亮：正在搜索GPS信号

熄灭：GPS关闭

5.3  电气特性

5.3.1     电源

工作电压：9-36V DC

平均工作电流：<150mA@13.8V/27.6V

休眠电流：<3mA@12V

内置电池：500mAH

5.3.2     LTE指标

工作频段：

FDD- LTE: B1/B3/B5/B8

TDD -LTE: B38/B39/B40/B41

TD-SCDMA: B34/B39

WCDMA: B1/B8

CDMA2000 1x/EVDO: BC0

GSM: 900/1800MHz

网络通讯协议：内嵌TCP/IP协议栈

天线：内置

5.3.3     GNSS指标

定位方式：北斗/GPS双模定位

接收卫星频率：1575.42 MHz（GPS L1）

              1561.098MHz（BDS B1）

定位时间：

冷启动：约23s（典型值）

暖启动：约2s（典型值）

热启动：<1s（典型值）

定位精度：

水平位置精度：3m CEP （典型值）

速度精度：0.1m/s（典型值）

接收灵敏度：

跟踪：-165dBm （典型值）

捕获：-148dBm（典型值，冷启动）

刷新频率：1Hz

天线：内置（可选外置）

5.4  环境特性

工作温度：-30℃～＋70℃

存储温度：-40℃～＋85℃

相对湿度：5%～95%（不结霜）

5.5  机械特性

机型尺寸：140mm (L) * 75mm (W) * 28mm (H)

重量：150g

6  终端执行标准

GB/T 32960.1-2016电动汽车远程服务与管理系统技术规范 第1部分：总则

GB/T 32960.2-2016电动汽车远程服务与管理系统技术规范 第2部分：车载终端

GB/T 32960.3-2016电动汽车远程服务与管理系统技术规范 第3部分：通信协议及数据格式

GB/T 19056-2012 汽车行驶记录仪

GB/T 28046.1-2011道路车辆电气及电子设备的环境条件和试验 第1部分：一般规定

GB/T 28046.2-2011道路车辆电气及电子设备的环境条件和试验 第2部分：电气负荷

GB/T 28046.3-2011道路车辆电气及电子设备的环境条件和试验 第3部分：机械负荷

GB/T 28046.4-2011道路车辆电气及电子设备的环境条件和试验 第4部分：气候负荷

SAE J1939商用车控制系统局域网络总线通讯协议

GB/T 22450.1-2008 900/1800MHz TDMA 数字蜂窝移动通信系统电磁兼容性限值和测量方法

GB 17691-2018 重型柴油车污染物排放限值及测量方法
